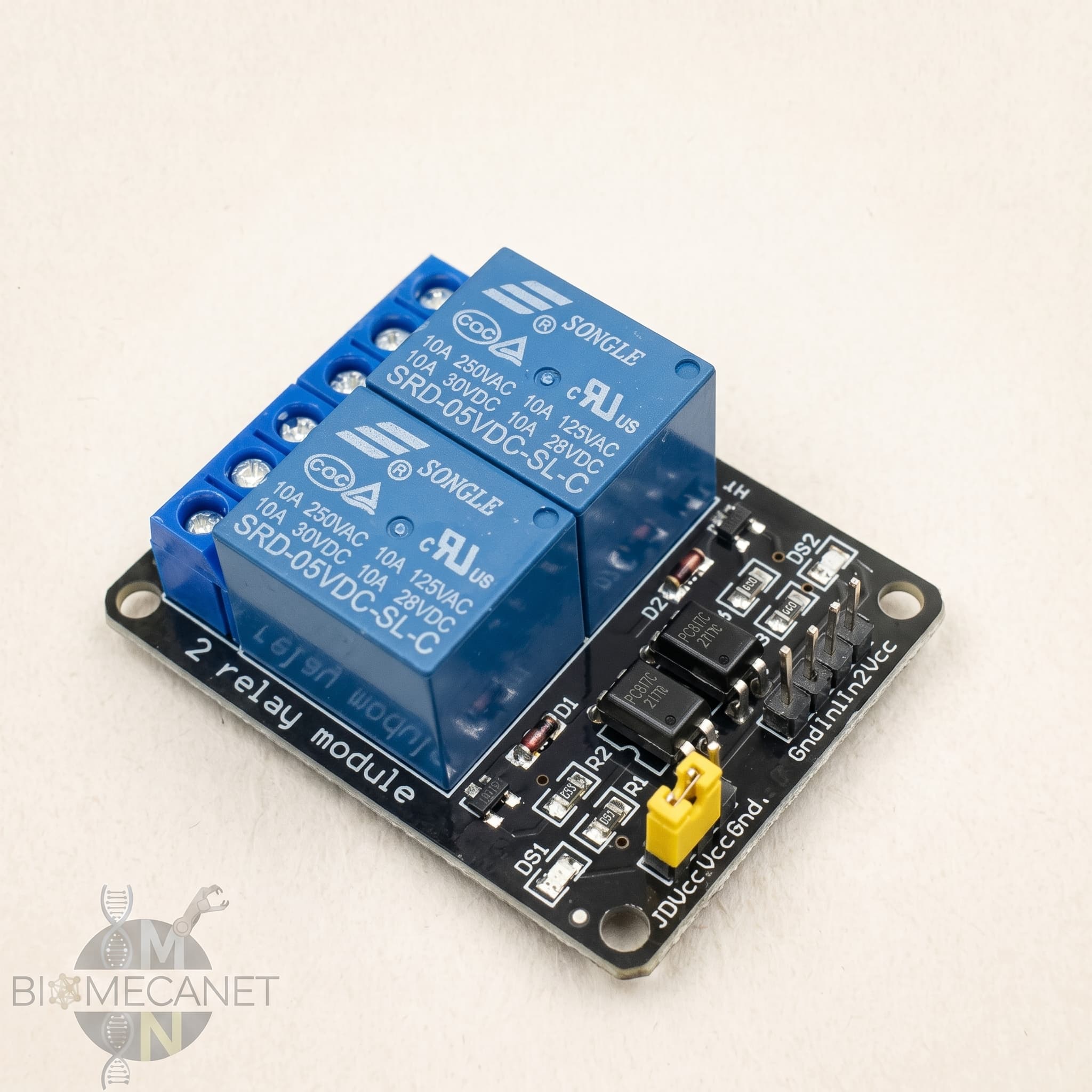

Módulo Relé de 2 Canales 5V
Dos relés independientes para conmutar cargas de 110/220 VAC desde un microcontrolador. Las entradas van optoacopladas para aislar la etapa de control de la de potencia, y el jumper JD-VCC permite separar por completo ambas alimentaciones.
$ 12.500En stock
Comprar por WhatsAppFicha técnica
| Canales | 2 independientes |
|---|---|
| Bobina | 5 V DC |
| Contactos AC | 10 A @ 250 VAC |
| Contactos DC | 10 A @ 30 VDC |
| Relé | SONGLE SRD-05VDC-SL-C |
| Aislamiento | Optoacoplador por canal |
| Activación | Nivel bajo (0 V) |
Nota técnica
el jumper JD-VCC viene puenteado de fábrica, así que los relés se alimentan del mismo 5 V del microcontrolador. Quitándolo y usando una fuente aparte se consigue aislamiento galvánico real, que es lo recomendable al conmutar 220 V.
